Acceso vertical al elevador tombador requiere protección integrada
Este artículo presenta una escalera vertical para el acceso al elevador tombador, diseñada por DeltaP Engenharia con una caja de protección, fijaciones junto a las travesas existentes del equipo y una línea de vida en cable de acero. La solución fue concebida para permitir el acceso hasta el techo, a una altura aproximada de 8.400 mm, manteniendo al trabajador protegido desde el inicio hasta el final del recorrido.
La escalera, la caja, los soportes y la línea de vida deben ser utilizados como un sistema integrado. La caja es una medida de protección colectiva contra la salida lateral y no sustituye el sistema de protección contra caídas cuando haya riesgo de caída durante la subida, la descarga o la transición al techo.
DeltaP realiza servicios de proyectos de acceso, líneas de vida y sistemas de anclaje para instalaciones industriales, desde el levantamiento de campo hasta la especificación de cada componente de la línea —cable, clavos, zapatillas y puntos de fijación— de manera coherente con el equipo de protección que el trabajador efectivamente utilizará. La NR-35 exige planificación, organización, análisis de riesgos, definición de sistemas y puntos de anclaje, selección e inspección de equipos, supervisión y planificación del rescate. [1]

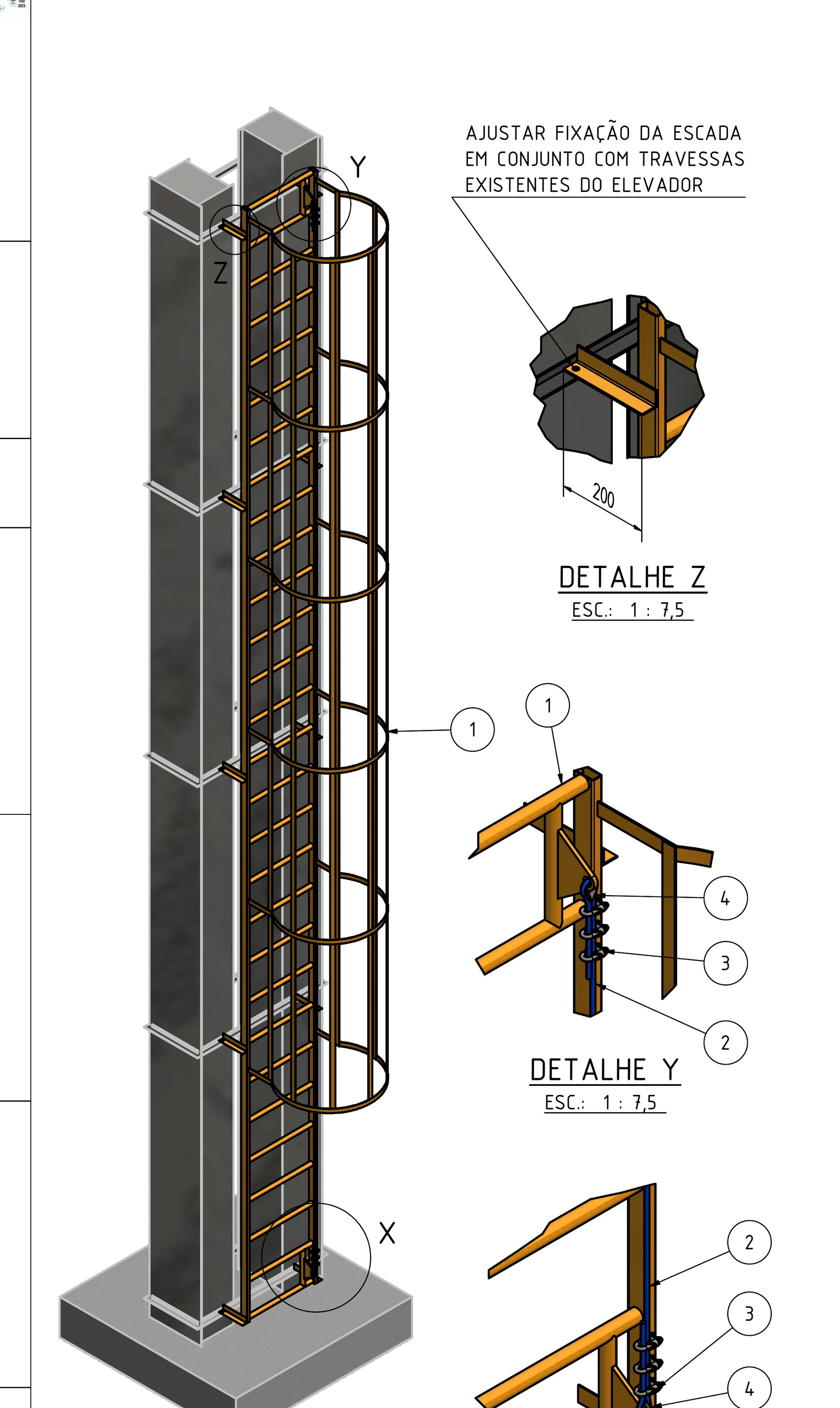

Figura 1 — Vista isométrica de la escalera, de la caja de protección y de los elementos de fijación del elevador tombador.
Configuración del sistema de acceso
La vista isométrica muestra la escalera instalada junto a la estructura vertical del ascensor. La caja sigue el tramo de protección a lo largo del acceso y posee anillos horizontales distribuidos por la altura. Los soportes de la escalera están conectados a la estructura existente, según la orientación de ajustar la fijación junto con las travesas del ascensor.
El proyecto identifica los puntos X, Y y Z para detallar las conexiones y la montaje de los componentes. La leyenda de colores diferencia la estructura nueva, la estructura existente y el cable de la línea de vida. Esta identificación facilita la conferencia durante la montaje, pero no sustituye el control dimensional y la inspección de las piezas instaladas.
La solución también prevé acceso al tejado. Antes de la liberación, es necesario evaluar la transición entre la escalera y el tejado, la presencia de bordes, aberturas, equipos, superficies inclinadas o resbaladizas y la distancia libre disponible para una eventual retención de caída.
Cable de acero y componentes especificados
La especificación técnica registra un tramo de cable de acero galvanizado de 3/8” (9,52 mm), tipo 6×19, con alma de acero independiente, con longitud de 8,5 m. También se indican seis clavijas pesadas para cable de 3/8” y dos zapatas para cable del mismo diámetro.
La presencia de estos elementos no autoriza sustituciones sin validación. El cable, las clavijas, las zapatas, los puntos de fijación, el trabas-queda y el cinturón deben ser compatibles entre sí. El equipo de protección contra caídas debe ser seleccionado para trabajar con el tipo, el diámetro y la configuración de la línea especificada.
La especificación determina expresamente que la línea debe ser utilizada con trabas-queda y que no debe usarse talabarte para hacer la conexión directa entre el operador y la línea. Esta instrucción debe ser incorporada al procedimiento operativo y comunicada a los trabajadores autorizados.

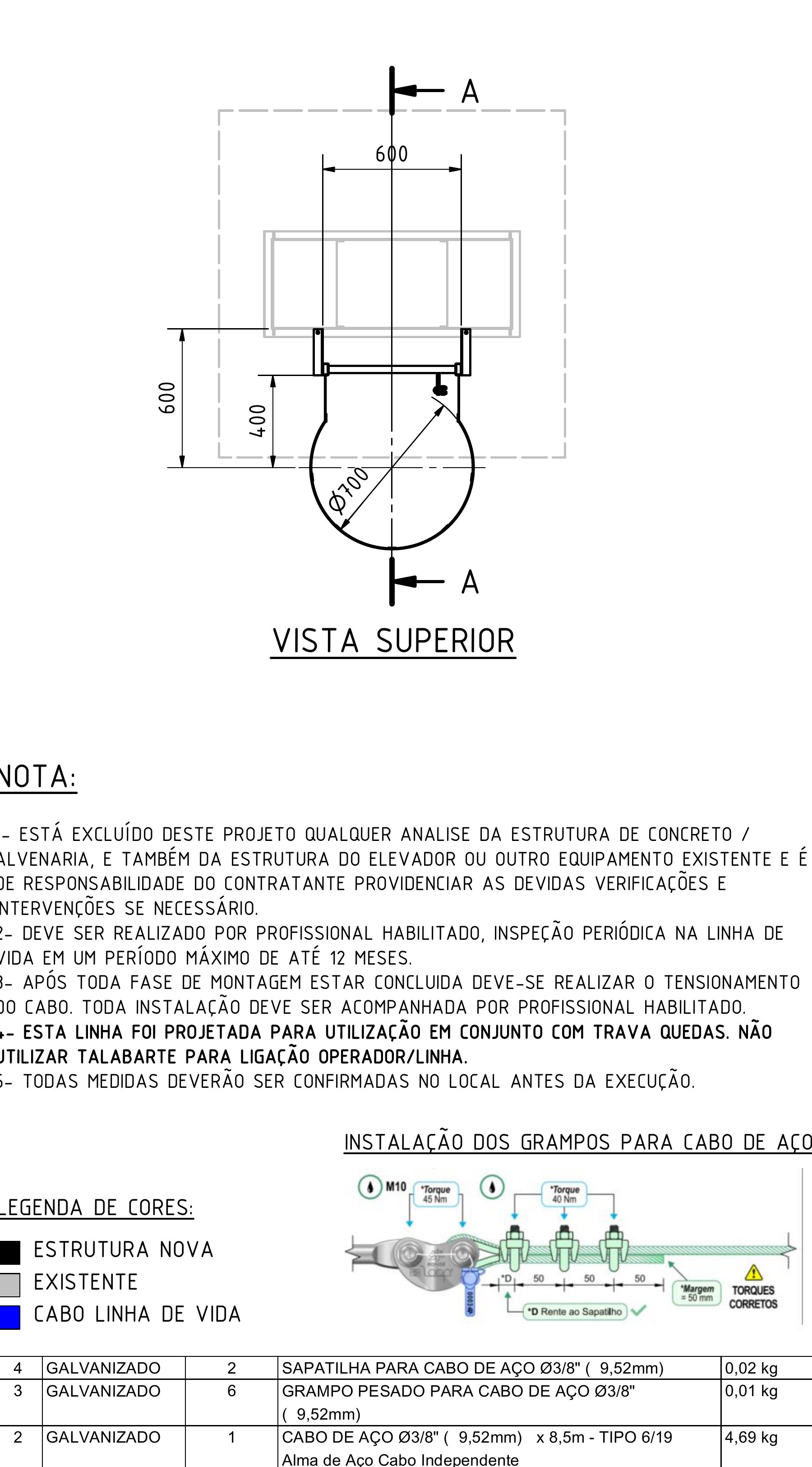

Figura 2 — Vista superior, notas de ejecución, leyenda de colores y lista de materiales del proyecto.
Fixación junto a las travesas existentes
El detalle Z indica que la fixación de la escalera debe ser ajustada en conjunto con las travesas existentes del ascensor. Esta condición requiere levantamiento de la geometría real, identificación de las travesas disponibles y verificación de la capacidad de los elementos que recibirán las cargas.
La estructura del ascensor y los demás equipos existentes están fuera del análisis estructural indicado en el proyecto. El contratante debe proporcionar las verificaciones y las intervenciones necesarias antes de la ejecución. No es recomendable cortar, perforar, soldar o desplazar componentes del ascensor sin evaluación del responsable técnico por el equipo y la estructura.
La cota de 200 mm indicada en el detalle Z debe ser verificada en la condición real. Las dimensiones del proyecto son referencia de fabricación y montaje, pero deben ser validadas en el lugar antes de la ejecución, conforme las notas técnicas del proyecto.

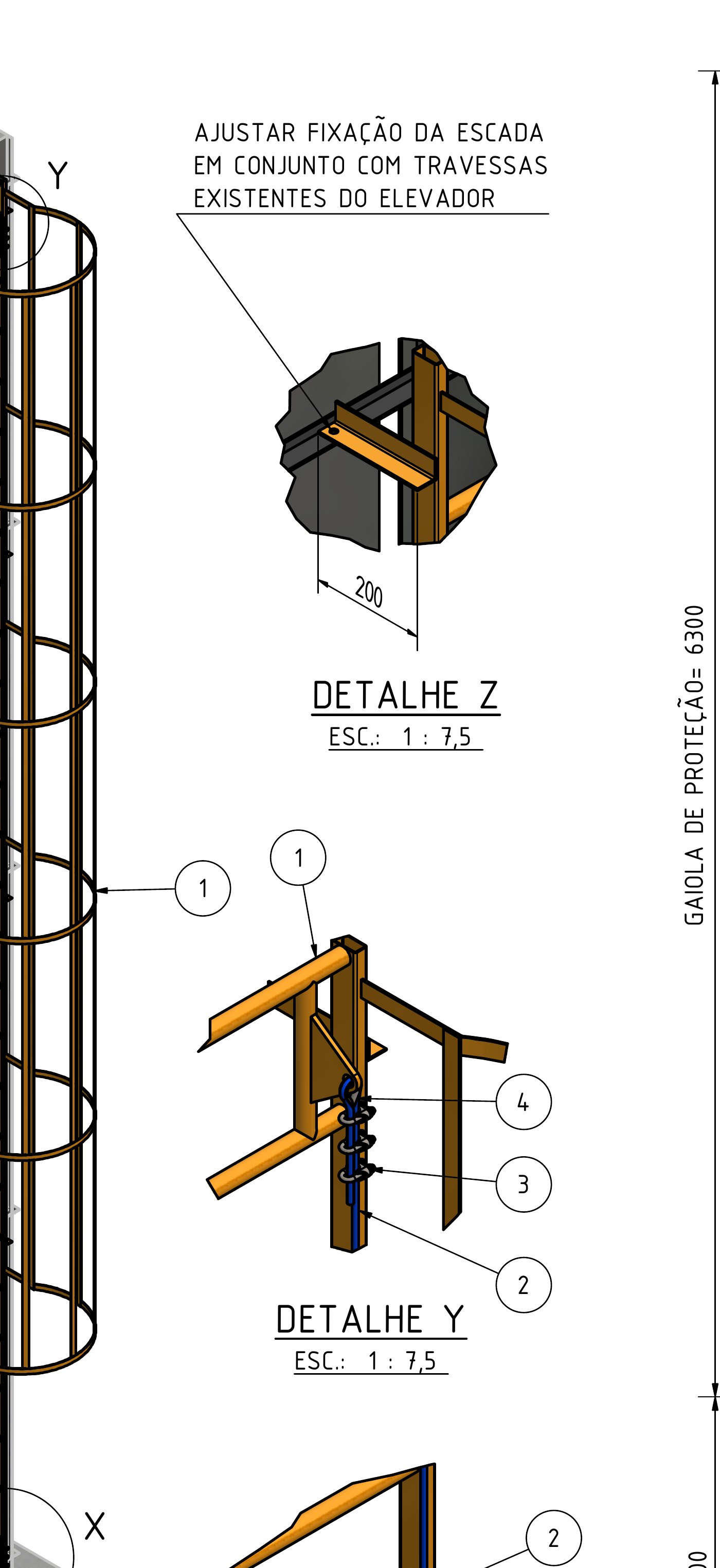

Figura 3 — Detalles X, Y y Z de las fixaciones y de los componentes asociados a la línea de vida.
Caja de protección y dimensiones de acceso
El corte A–A registra una caja de protección con aproximadamente 6.300 mm, además de indicar la altura hasta el techo como aproximadamente 8.400 mm. El proyecto también presenta dimensiones de referencia para el inicio del acceso, incluyendo tramos de 2.000 mm, 293 mm y 184 mm, que deben ser confrontados con la geometría final del equipo.
La caja debe permanecer continua, estable y libre de deformaciones que reduzcan la pasada. Sus anillos y montantes no pueden crear puntos de atrapamiento, interferir con el trava-caídas o impedir la conexión y la movilidad segura del trabajador.
La caja no elimina la necesidad de conexión al sistema de protección contra caídas. El trabajador debe utilizar cinturón tipo paraquedista y el trava-caídas compatible con la línea, desde el inicio de la actividad hasta la llegada a una área efectivamente protegida. La evaluación de riesgos debe definir la secuencia de conexión y desconexión durante la transición al techo.

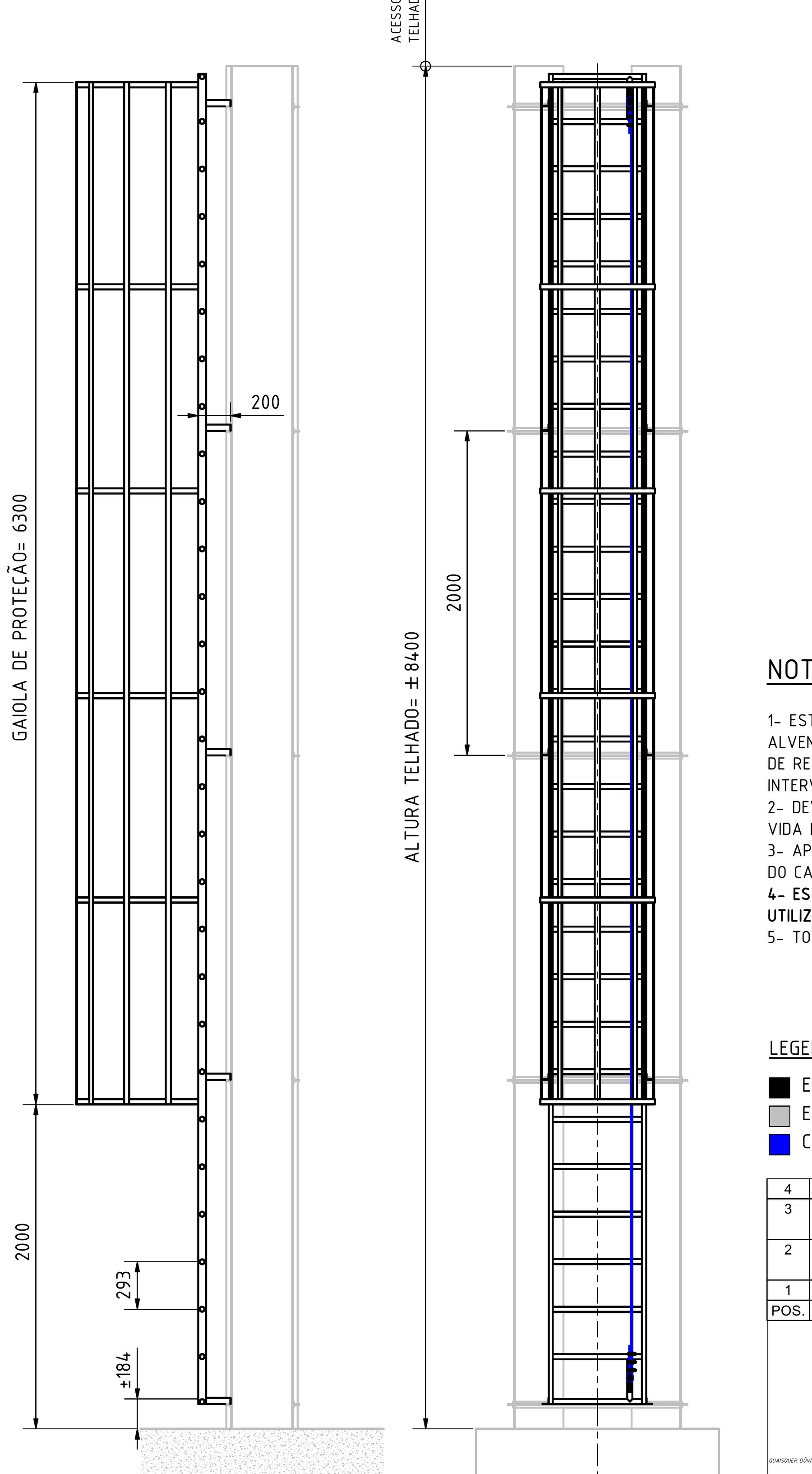

Figura 4 — Corte A–A y representación del recorrido vertical del cable de la línea de vida.
Montaje de los clavos y control del torque
El detalle de instalación de los clavos informa sobre el uso de las zapatillas, la disposición de los clavos y los torques de referencia presentados en el propio dibujo. Estos valores deben ser confirmados con el fabricante del modelo efectivamente suministrado y aplicados con herramienta calibrada.
La inspección del montaje debe verificar la cantidad de clavos, la posición de las piezas, el asentamiento del cable en las zapatillas, el ajuste, la ausencia de aplastamiento o deformación del cable y la correcta orientación de los componentes. El torque indicado para un modelo específico no debe ser transferido automáticamente a otro componente.
Después de la conclusión de toda la montaje, la especificación determina el tensionamiento del cable. El tensionamiento debe ser ejecutado por un profesional habilitado o bajo su responsabilidad, con registro del procedimiento y de la condición final del sistema.
Inspección y mantenimiento
La inspección debe abarcar el cable a lo largo de todo el recorrido, los terminales, las zapatillas, los clavos, los soportes de escalera, la jaula, las soldaduras, los tornillos, las travesas del elevador y las áreas de transición para el techo.
Deben buscarse hilos rotos, corrosión, arrugas, aplastamientos, daños en el alma, deformaciones, desajustes, fisuras, pérdida de sección y signos de sobrecarga. La estructura del elevador debe ser inspeccionada en cuanto a alteraciones, vibración, corrosión e intervenciones que puedan haber afectado las fijaciones.
La especificación determina inspección periódica de la línea de vida por profesional habilitado en intervalo máximo de 12 meses. Este período debe ser incorporado al programa de control, sin excluir la inspección antes del uso, después de eventos anormales y siempre que haya duda sobre la integridad del sistema. Las condiciones ambientales, el fabricante y la análisis de riesgo pueden exigir una frecuencia mayor.
Después de una caída o impacto relevante, el sistema debe ser retirado de servicio hasta una evaluación formal. No se debe liberar la línea solo con base en una verificación visual informal o en un nuevo apriete de los clavos.
Requisitos para uso seguro
El acceso debe ser realizado por trabajador formalmente autorizado, capacitado y apto para trabajo en altura. El procedimiento debe contemplar aislamiento de la área, riesgo de caída de herramientas, comunicación, supervisión, condiciones meteorológicas, bloqueo o control del equipo cuando sea aplicable y plan de rescate.
La NR-35 requiere que la análisis de riesgo considere el lugar y su entorno, los sistemas y puntos de anclaje, las condiciones meteorológicas, la selección e inspección de los sistemas de protección, las condiciones impeditivas y las situaciones de emergencia. [1]
La serie ABNT NBR 16325 debe consultarse en la edición vigente para los requisitos aplicables a los dispositivos de anclaje. También deben ser observadas las normas técnicas pertinentes al cinturón tipo paraquedista, conectores, absorvedores y trava-quedas. La conformidad no deriva de un solo componente: depende del conjunto formado por estructura, línea, equipo, instalación, uso y mantenimiento. [3]
Conclusión
La DeltaP actúa en la elaboración y ejecución de proyectos de acceso, líneas de vida y anclaje para ascensores, cargadores, silos y otros ambientes industriales. El diferencial de la empresa está en tratar cada componente —escalera, caja de protección, línea de vida en cable de acero galvanizado de 8,5 m— como parte de un único sistema, detallado y especificado con el mismo rigor aplicado a un proyecto estructural: levantamiento en campo, definición de la solución, detallado de fijaciones, especificación de componentes, instalación, inspección y documentación técnica.
La solución analizada presenta una configuración de acceso vertical al ascensor cargador con escalera, caja de protección y línea de vida en cable de acero galvanizado de 8,5 m. Los puntos críticos de ejecución son la fijación en las travesas existentes, la compatibilidad del trava-quedas, la montaje correcta de los clavos, el tensionamiento final y la transición segura al techo.
La instalación solo debe ser liberada después de la confirmación de las medidas en el lugar, la evaluación de la estructura del ascensor, la ejecución por profesionales competentes, la inspección documentada y la integración del sistema al procedimiento de trabajo en altura y al plan de rescate.
Nota técnica: Este artículo interpreta el dibujo proporcionado para fines informativos y de comunicación técnica. No sustituye el proyecto ejecutivo, la análisis estructural, el análisis de riesgo, las instrucciones de los fabricantes, la inspección por profesional habilitado o la documentación obligatoria de la instalación. Las dimensiones, capacidades, materiales, torques y condiciones de uso deben ser confirmados en el lugar y en la documentación oficial antes de la ejecución.
