Engenharia Diagnóstica
Engenharia Diagnóstica para Estruturas Metálicas
Inspeção, medição de campo e verificação de capacidade de galpões, coberturas e mezaninos, com laudo, ART e projeto de reforço sem parar a operação.
de complexo industrial diagnosticado em um único ciclo
de inspeção sequencial, sem parar a operação
tesouras reforçadas com o mesmo padrão de projeto
Sobre este Serviço
Uma estrutura metálica em operação raramente corresponde ao projeto original. Anos de uso, ampliações, cargas suspensas acrescentadas, corrosão e intervenções pontuais alteram o que foi desenhado, e as decisões sobre reforço, mudança de uso ou instalação de equipamentos acabam tomadas sem informação confiável. A engenharia diagnóstica levanta a estrutura como ela está e verifica a capacidade real para as cargas atuais e as pretendidas.
Aplicamos um método de seis etapas, do levantamento de campo ao acompanhamento da execução: inspecionar, diagnosticar, analisar, projetar, intervir e acompanhar. Cada ocorrência é medida, fotografada e localizada no desenho; o modelo de cálculo é reconstituído a partir dos dados reais e a verificação de capacidade segue a NBR 8800. O resultado é uma conclusão que se sustenta diante de seguradora, auditoria ou perito contrário.
Nossa experiência vai de galpões e mezaninos de pequeno porte a um complexo industrial de 30.600 m² diagnosticado em um único ciclo, com a operação do cliente em funcionamento. Quando o diagnóstico indica reforço, o mesmo time projeta a solução, localizando a intervenção onde ela é necessária e aproveitando o aço existente onde há capacidade disponível.
Quando Contratar
- Antes de instalar painéis fotovoltaicos, tubulações, dutos ou outras cargas na cobertura
- Quando há corrosão, deformações visíveis, ligações folgadas ou flambagem
- Antes de mudar o uso, ampliar ou alterar a sobrecarga de mezaninos e plataformas
- Depois de sinistros: vendaval, incêndio, impacto de veículo ou queda de carga
- Para regularização, seguro, financiamento ou auditoria patrimonial
- Quando a estrutura não tem projeto, ou o projeto não representa mais o que existe
O que Incluímos
Levantamento geométrico e dimensional
Medição de espessura e perda de seção
Mapeamento de patologias e ligações
Verificação de capacidade (NBR 8800)
Análise de cargas suspensas e painéis fotovoltaicos
Projeto de reforço e adequação
Laudo técnico com ART
As-built e prontuário técnico da estrutura
O que Você Recebe
- Laudo técnico com ART, descrevendo método, constatações, limitações e conclusão
- Registro fotográfico, com cada ocorrência localizada no desenho de referência
- Memória de cálculo da verificação de capacidade
- Projeto de reforço com detalhamento executivo, quando aplicável
- As-built e prontuário técnico da estrutura, para auditorias e seguros
Benefícios
Decisão baseada em medição de campo, não em suposição
Reforço localizado, que aproveita a capacidade do aço existente
Intervenção sem interromper a operação
Documentação rastreável para seguradora, auditoria e regularização
Mesmo time do diagnóstico ao projeto de reforço
Cada obra tem suas particularidades
Fale com um engenheiro e saiba como aplicamos isso ao seu caso.
Estudo de caso

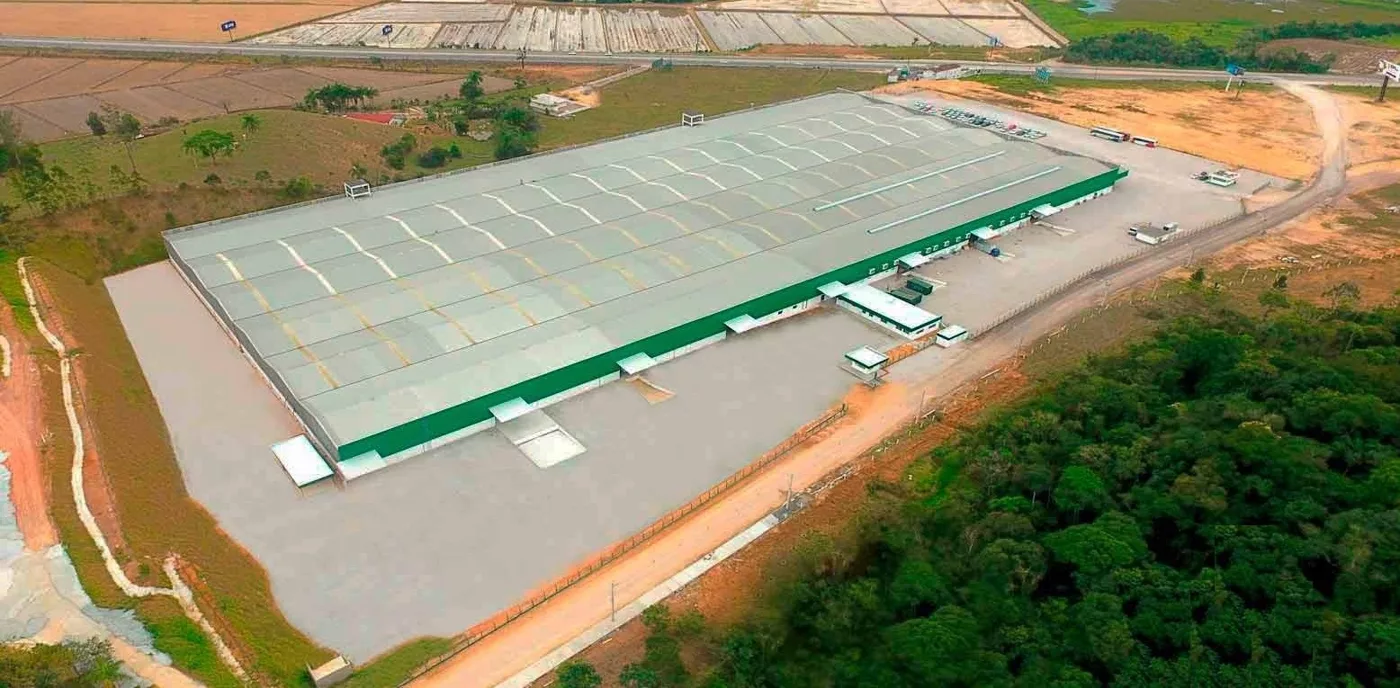

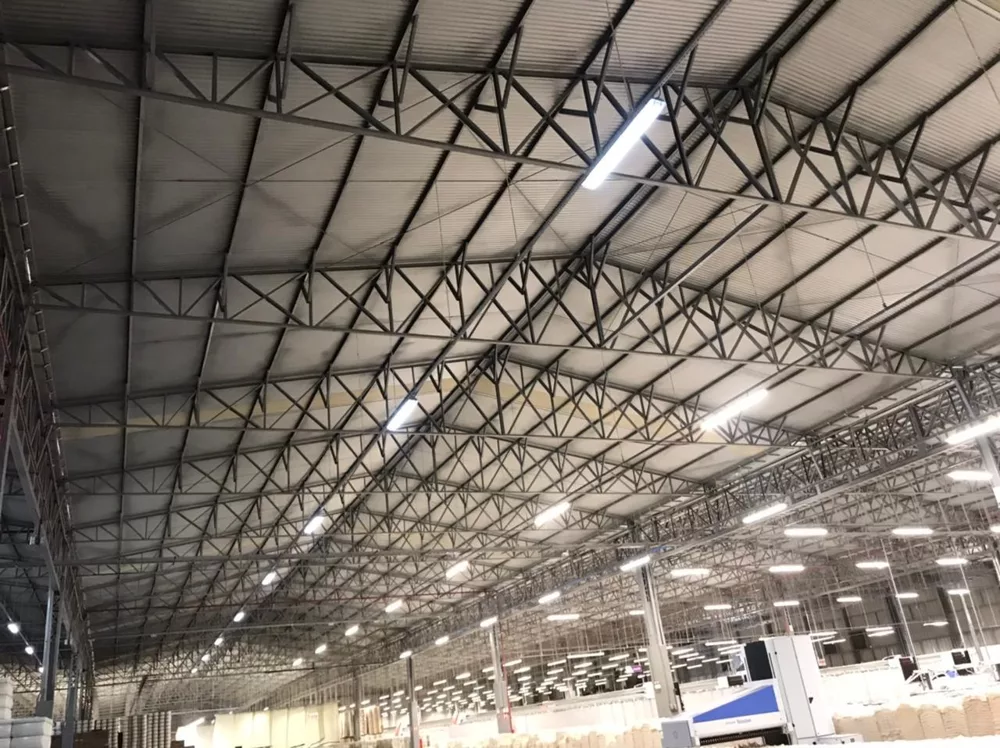

Megagalpão de 30.600 m²: do levantamento ao reforço
Um centro de distribuição têxtil precisava viabilizar um novo uso e novas utilidades suspensas sem parar a operação. A vistoria foi setorizada em 14 zonas, o modelo de cálculo foi reconstituído a partir de medições reais e o resultado foi um reforço localizado, executado sem solda em campo.
- Vistoria setorizada em 14 zonas técnicas, com a operação do cliente seguindo normalmente
- Drone e fotogrametria na escala macro; paquímetro de precisão para medir perda de seção na escala micro
- Modelo de cálculo reconstituído a partir de dados de campo, não de suposições
- Reforço 100% parafusado, sem solda em ambiente com alta carga de incêndio
- As-built consolidado em prontuário técnico único
Especificações Técnicas
Normas de Referência
ABNT NBR 8800, NBR 6120, NBR 6123 e NBR 14762
Procedimento de Inspeção
ABNT NBR 16747 (inspeção predial) e roteiro próprio para estruturas existentes
Levantamento
Drone e fotogrametria, paquímetro de precisão e medição de espessura
Entregáveis
Laudo com ART, registro fotográfico localizado, memória de cálculo e projeto de reforço
Intervenção
Soluções parafusadas quando a solda em campo é um risco
Atendimento
Todo o Brasil, com sede em Rio do Sul (SC)
Aplicações
Galpões e centros de distribuição com mudança de uso ou novas cargas suspensas
Coberturas metálicas que receberão painéis fotovoltaicos
Estruturas com corrosão, flambagem, flechas excessivas ou ligações comprometidas
Mezaninos e plataformas com alteração de sobrecarga
Pontes rolantes, pórticos e vigas de rolamento
Estruturas sem projeto, que precisam ser reconstituídas (as-built)
Por que Escolher DeltaP?
O mesmo time faz o diagnóstico e projeta o reforço, sem repasse entre empresas
Método aplicado de pequenos galpões a complexos de 30.600 m²
Cada ocorrência fotografada, medida e localizada no desenho
Reforço parafusado quando a solda em campo é um risco de incêndio
Responsabilidade técnica formalizada em ART
Nosso Processo
Inspecionar
Levantamento de campo setorizado: geometria, espessuras, ligações e patologias, sem interromper a operação.
Diagnosticar
As medições viram indicadores: perda de seção, deformações reais e estado das ligações.
Analisar
Reconstituição do modelo de cálculo e verificação de capacidade pela NBR 8800, para as cargas atuais e as pretendidas.
Projetar
Projeto de reforço e adequação localizado, com detalhamento executivo compatível com a operação.
Intervir
Execução faseada, módulo a módulo, com a estrutura vizinha seguindo em uso.
Acompanhar
Inspeção dimensional contínua na obra e as-built final, consolidado em prontuário técnico.
Perguntas Frequentes
Qual a diferença entre inspeção, laudo e diagnóstico?
A inspeção é a coleta de dados em campo. O laudo registra o que foi constatado. O diagnóstico vai além: relaciona as constatações com a capacidade real da estrutura e conclui se ela deve ser mantida, monitorada, reforçada ou adequada para as cargas e o uso pretendidos.
A operação precisa parar durante a vistoria?
Não. A vistoria é planejada por setores: cada zona é inspecionada isoladamente enquanto o restante da planta segue operando. Foi assim que inspecionamos um complexo de 30.600 m² com o cliente em funcionamento.
Vocês também projetam e acompanham o reforço?
Sim. Quando o diagnóstico indica reforço, projetamos a solução e acompanhamos a execução. A montagem é realizada pela equipe de montagem contratada para a obra.
O laudo serve para instalar painéis fotovoltaicos na cobertura?
Sim. Verificamos se a estrutura da cobertura suporta o acréscimo de carga e o efeito do vento sobre os painéis, e emitimos parecer com ART indicando as condições ou os reforços necessários.
Quanto tempo leva e quanto custa?
Depende da área, do acesso e do objetivo. Em grandes complexos, o trabalho é setorizado e programado junto com a operação. Informamos escopo, prazo e valor na proposta, depois de entender a estrutura e o objetivo da análise.
Quais regiões vocês atendem?
Atendemos todo o Brasil. A sede fica em Rio do Sul (SC) e a maior parte das vistorias presenciais está concentrada na região Sul.
